窗簾隔簾及導軌采購安裝是醫院新建項目開辦的一項重要內容，包括各式窗簾、紗窗、隔簾和窗簾隔簾導軌、輸液導軌等，品種樣式繁多，使用功能各異，還要考慮滿足消防、安全、環保、院感控制和空間環境色彩搭配等多方面的特殊需求。
本文以深圳市南山區婦幼保健院為例，從
設計、采購安裝、驗收等3個方面詳細介紹了新建醫院項目窗簾隔簾及導軌的設計選型原則和常見問題解決方案。
（一）
醫院窗簾隔簾及導軌設計選型基本原則
在醫院這個特殊的公共場所，醫院窗簾隔簾及導軌使用對象主要是醫護人員、患者和陪護者，其中大部分是婦女兒童（尤其是孕產婦）、老人和體弱者，都是需要特別關懷和愛護的特殊人群，醫院窗簾隔簾及導軌的設計方案和材料選型需要遵循一些特殊的基本原則。
1、符合消防安全規范的原則
醫院是人群密集的公共建筑，人員高度集中,密度大, 并且醫院內患者中有很多是婦女兒童、孕產婦）、老人和體弱者等火災逃生能力弱、自救能力差的人員，甚至有部分屬生活無法自理、根本無火災逃生能力的人群。
例如嚴重骨折的病人、動手術的病人和需要生命支持醫療設備維持生命的危重病人等等。一旦發生火災，疏散任務重，疏散難度大，疏散時人員擁擠，極易造成群死群傷的嚴重后果。
從國內外醫院火災案例可以看到，窗簾隔簾是火災燃燒的主要物品之一，因此醫院窗簾隔簾及導軌必需符合《建筑內部裝修設計防火規范》（GB50222-2017）等消防安全相關規范的標準，要求醫院窗簾隔簾等達到防火B(yǎng)1級，并且需為永久性阻燃布料，即使用周期內經過多次洗消后仍然有較好的阻燃作用，其在空氣中遇明火或在高溫作用下難起火，不易很快發生蔓延，且當火源移開后燃燒立即停止。
火災導致人員傷亡的直接原因多是煙霧窒息所致，因此窗簾隔簾應該盡可能挑選燃燒不產生或較少產生化學毒煙的材料。
導軌應盡可能選擇不燃性金屬材料，盡量避免選用塑料材料。醫院火災大部分起火原因是電氣因素所致，因此，采用電動窗簾隔簾導軌時電動機和電線需做好隔離保護措施，應使用不燃性材料如不銹鋼板等將電動機與窗簾隔簾隔離，防止電動機短路產生火花引燃窗簾隔簾。隔簾導軌需避開照明和空調出風口，避免散熱不良及高溫烘烤起火。
2、較高質量安全標準的原則
醫院是嬰幼兒童、孕產婦、體弱行動不便者和生活無法自理的人群密集的公共場所，醫院窗簾隔簾及導軌在設計和材料選型時應堅持較高的質量標準，以提高產品的安全可靠性，應符合國家或行業現行較高級別的質量標準和安全規范。
一般要求窗簾隔簾布的破裂強力：按GB/T 3923.1-2013 《紡織品織物拉伸性能》測試斷裂強力直向大于400N，按GB/T 19976-2005《紡織品頂破強力的測定》，頂破強力大于2400N。窗簾隔簾布離地面2米以下不應有孔洞、縫隙等，避免牽掛導致摔倒。
導軌采用鋁合金或不銹鋼材質，厚度應大于1.4mm，需為一體成型，減少拼接，導軌及掛鉤等產品不應有危險銳利邊緣及危險銳利尖端，棱角及邊緣部位應經倒圓或倒角打磨處理。導軌安裝需牢固，應固定于建筑物上，不能固定在石膏板等天花上，每米承重≥20公斤。
導軌盡量選擇滑輪內置式C型軌道，盡量不要選用滑輪外置的T型軌道，確保每個滑輪承重≥15公斤，避免墜落安全隱患。輸液導軌需要具有鎖止設置，吊桿固定后不能自動滑動。

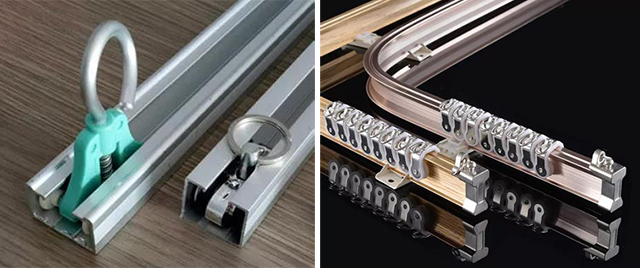

▲ C型軌道 ▲ T型軌道
3、高環保標準的原則

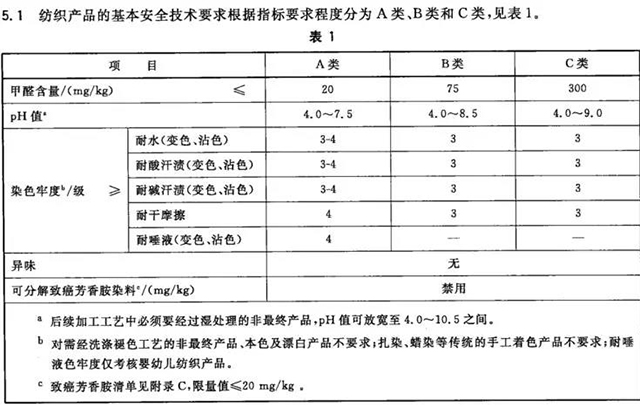

醫院窗簾隔簾使用和接觸人群多為嬰幼兒童、孕產婦、體弱者，而且多數安裝環境通風不理想，為了保障孕產婦、育齡婦女及嬰幼兒等特殊人群的安全健康，所有窗簾隔簾主要材料環保指標需要達到GB 18401-2010《國家紡織產品基本安全技術規范》的B類或以上的
環保標準，甲醛含量≤75mg/kg；無異味，不能檢測出芳香胺等致癌物質。并且最大程度地保證產品出廠時，消費使用過程中無毒、無害，以實現安全、環保、健康、衛生的目標。
所有滑輪等非固定零部件均經降噪處理，包括采用消音軟墊等盡量降低噪音。
4、符合院感控制要求的原則
醫院的窗簾、隔簾和紗窗等，必需
便于清潔衛生和拆洗消毒。窗簾、隔簾材料應選用經國家認可的產品質量認證機構出具的具有抗菌性認證證明的產品；紗窗應采用304不銹鋼材質。導軌等安裝需要緊貼天花板，避免存在縫隙積灰塵，內直角接縫要橢圓化填塞處理，便于清潔。
每扇窗簾、隔簾布需采用一體成型無接縫織造而成，即每扇窗簾、隔簾均為同一塊布，不能由2塊及2塊以上的布拼接縫接，醫用窗簾隔簾應滿足在100℃以內高溫下進行洗滌、消毒殺菌后保持不變形，不褪色，抗菌、阻燃性能不受影響。

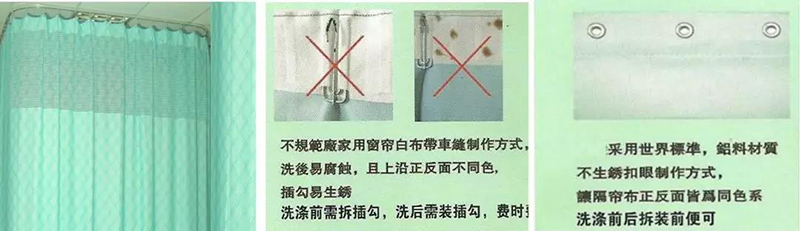

為了便于拆洗，窗簾隔簾上沿布頭需采用洗滌后不易生銹的鋁合金或不銹鋼金屬材質雞眼扣環制作（不采用白布帶插勾縫制方式），并于每0.2米制作1個扣環，使用S型鉤吊掛，該制作掛扣方式拆洗安裝速度較帶插勾縫制方式快5倍以上。
5、環境親和性及人性化的原則
醫院窗簾隔簾設計需要與安裝房間的使用功能和整體風格相互契合。色彩和造型的選擇需要和房間空間的使用功能相吻合，與周圍環境、燈光相搭配，營造與使用者心情和諧的
親和氣氛及療愈環境。
例如產科家具選擇暖色調，烘托溫馨和諧的氣氛，兒童輸液室則選擇青綠偏冷色調，營造寧靜舒適的環境，兒童病房采用卡通圖案，超聲診室的窗簾隔簾需使用避光性能的窗簾等等。
同一科室或同一病區采用同一圖案色彩搭配的窗簾與隔簾，使整個醫療空間協調一致，營造簡約、寧靜、高雅的醫療環境。并且醫院的窗簾隔簾整體風格應與醫院室內外裝修風格相融合。醫院窗簾隔簾的使用對象主要是醫護人員、患者和陪護者，其中部分是行動不便的人群，窗簾隔簾設計應盡可能的體現對使用者的人性化關懷的理念，盡可能提高使用者的舒適性體驗和便捷性體驗。
例如骨科等病房，盡量采用電動窗簾，并且應在床頭安裝控制按鈕，方便行動不便患者的控制。
（二）
醫院窗簾隔簾及導軌的實施
1、醫院窗簾隔簾及導軌的設計
由于醫院窗簾隔簾設計需要與安裝房間的使用功能和整體風格相互契合，并且與醫院室內外裝修整體風格相融合，因此
醫院窗簾隔簾及導軌的設計工作應與室內環境裝修設計同步進行。
使用
BIM模型統一進行室內環境一體化設計，可以將窗簾與隔簾與整個醫療空間環境協調搭配，營造整體舒適、寧靜、高雅的療愈環境。并且使用BIM模型設計技術，可以實現隔簾導軌布局避開照明和空調出風口，提前為采用電動導軌的電動機預留安全的安裝位置并與窗簾隔簾布分隔，可以讓天花板更加整齊美觀，并能消除消防安全隱患。
在南方蚊子較多的地區，群眾往往喜歡開窗通風，因此低樓層和及靠近平臺花園的樓層窗戶在設計時應盡量同時設計防蚊紗窗的安裝條件，例如設計使用平移推拉窗，應設計選用帶防蚊紗窗安裝軌道的窗框型材。
2、導軌的安裝應納入裝修項目與天花板同步施工。
為了窗簾隔簾導軌和輸液導軌能達到安全的承重要求，需要使用膨脹釘、螺紋吊桿等直接固定在建筑結構上，如果天花板裝修施工完成后再進行導軌，將需要打開或破壞天花板，為了避免類似的錯誤，窗簾隔簾導軌和輸液導軌應納入室內裝修項目與天花板裝飾同步施工。
但需要裝修項目招標需求中對導軌的參數進行細致的描述，包括軌道材質、重量、厚度、橫截面尺寸、每米軌道配滑輪數、靜音、承重等提出明確的要求。此外，部分房間需要安裝雙層窗簾，需要安裝雙軌道，應使用BIM模型核對，確保沒有遺漏。
3、醫院窗簾隔簾及紗窗的招標采購
使用BIM模型測量統計各個樓層各種窗簾、隔簾及紗窗的數量，匯總形成招標采購清單，并對各種需求產品制定明確細致的參數要求。
按照國家或行業現行較高級別的質量標準要求編制招標文件貨物技術標準和貨物質量驗收標準，保證貨物的環保性、安全性。最后將成果匯總編制成為項目采購招標文件的商務技術需求清單，進行招標采購。

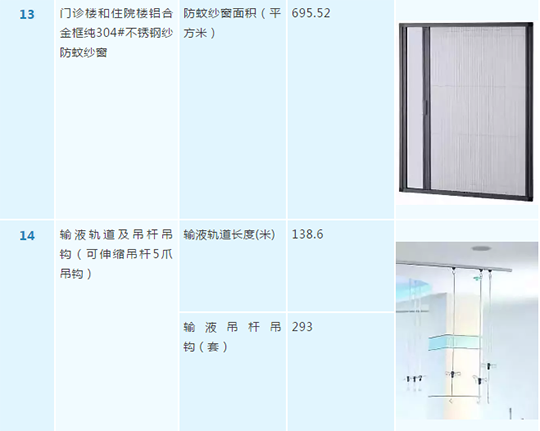

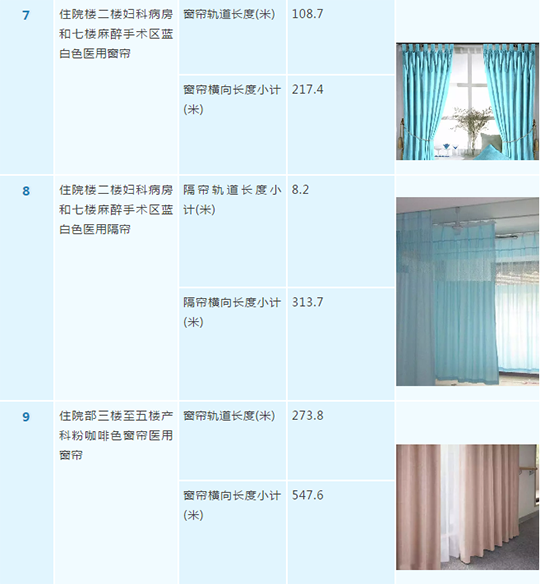

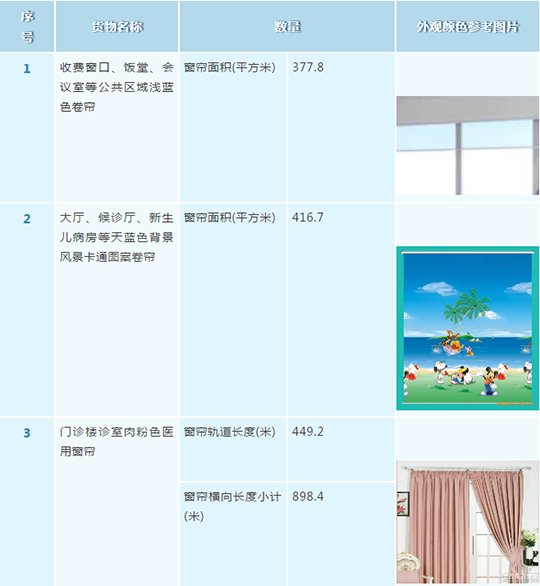

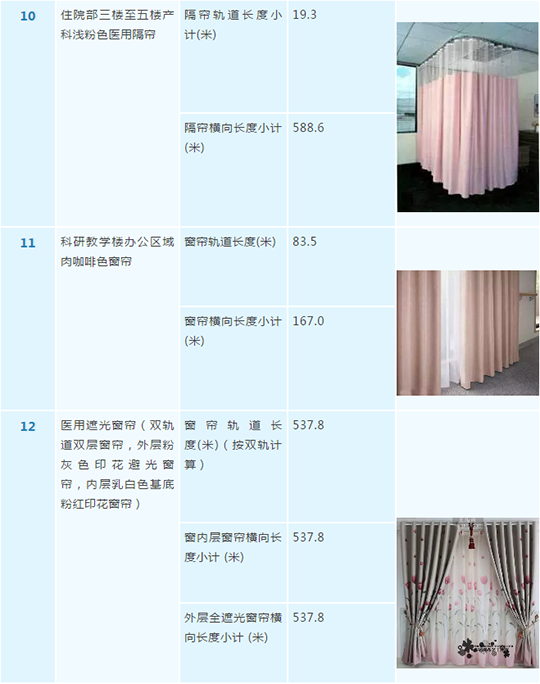

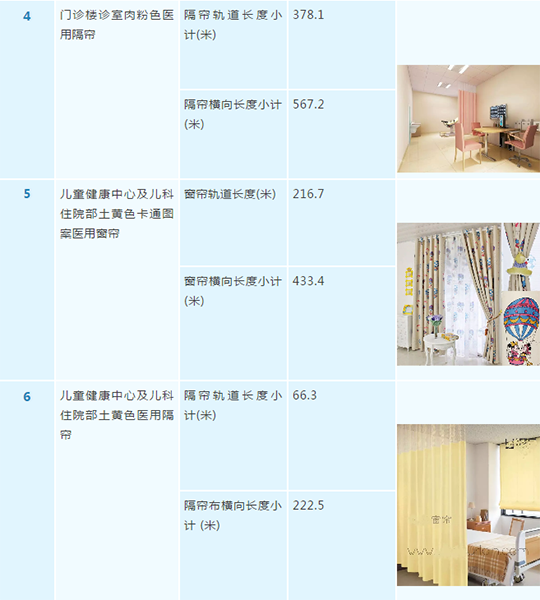

下圖為深圳市南山區婦幼保健院貨物清單：
4、中標后的深化設計與選樣
為了確保實際采購安裝的窗簾隔簾設計效果，由中標廠商按照BIM模型設計方案的風格色調，進行深化設計及樣品配對，每個產品提供多個符合質量標準和設計風格色調的樣品，組織院領導和科室主任護士長進行樣品選樣，最后確定每個產品的選樣。
（三）
窗簾隔簾的驗收
為了確保醫院窗簾隔簾及導軌的產品質量和安全，需在招標文件中明確提出要求，乙方必須在投標文件中明確加工制造工廠地址，中標后不得變更加工制造工廠，必須無條件配合甲方對制造過程和使用材料進行監督抽檢。
按照招標文件的規定，
生產前對中標廠商實際生產場所進行檢查評審，杜絕轉包和分包，對原材料和配件進行抽檢，原材料檢測合格后，中標方方可進入生產階段。
在生產過程中，不定時突擊進行原材料、配件和半成品、成品抽樣，抽樣結果合格后方可以運輸?shù)桨惭b現場。安裝現場對安裝工人的技術資質、原材料和配件進行抽檢，全部合格后方可進場安裝。
產品安裝完成后，驗收時還進行樣品抽檢和室內空氣環境檢測。全程所有抽樣樣品均委托具備CMA中國計量認證資質的質量檢測機構進行檢測，所有原材料及貨物檢測完畢，所有的檢測結果合格，才能編制《貨物質量驗收?qǐng)?bào)告》。經過嚴格的檢測，確保了所有產品的質量和使用安全。
文章摘自：筑醫臺資訊
作者：黃遠湖 廣東省深圳市南山區婦幼保健院基建科主任、副主任醫師
